歡迎進入河北中澳橡膠有限公司

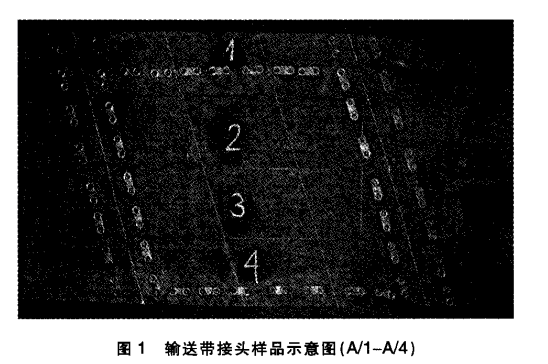

采用波蘭Bogdanka公司的試驗技術評價織物芯橡膠輸送帶的接頭強度和伸長率，該試驗技術由Bogdanka公司和盧布林理工大學(LublinUniversityofTechnology)共同研制。在波蘭弗羅茨瓦夫理工大學(WroclawUniversityofTechnology)的帶傳動實驗室進行測試，測試的范圍包括但不僅限于以下幾點：帶體斷裂的粘合接頭伸長率、帶體斷裂時輸送帶試樣(粘合接頭和帶體)的伸長率、粘合接頭在負載狀態下直到發生斷裂期間的伸長率的變化、輸送帶試樣(粘合接頭和帶體)在負載狀態下直到發生斷裂期間的帶體伸長率的變化，以及斷裂拉力等。試驗過程中，對兩種不同類型的接頭性能進行比較，接頭共分為2項(A項和B項)進行。試驗分別對經過機械加固的接頭和未經過機械加固的粘合接頭對比分析、也對曾經用過不同時間的粘合接頭進行對比分析。目的是找出粘合方法和接頭老化對輸送帶接頭強度的影響。在A項試驗中，試驗了經過機械加固的冷粘接頭，該接頭采用4層、1200mm寬的輸送帶制得。輸送帶接頭樣品示意圖(A／1一A／4)見圖1。

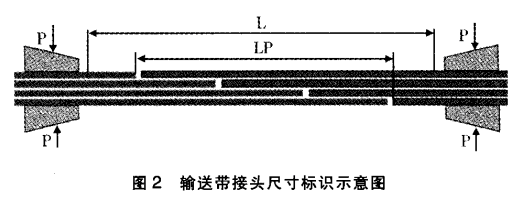

該冷粘接頭長度為3950mm，在波蘭Bogdanka公司某礦井下曾經使用過一段時期，并且其覆蓋膠和帶芯有大面積的損傷。在該冷粘接頭被用來制成4個樣品，分別標記為A／1、A／2、A／3和A／4。在B項試驗中，試驗了沒有經過機械加固的冷粘接頭，分別標識為B／I、B／Ⅱ和B／Ⅲ。其中，B／I和B／Ⅱ是根據公司內部規定制作的新接頭，B／Ⅲ曾經在井下被安裝在煤礦井下輸送機上使用超過2個月的時間。B／I和B／Ⅱ的規格是寬度×長度=1200mm×1900mm，接頭B／Ⅲ的規格是寬度x長度=1200ram~2800mm。3個接頭都用冷粘方法、四層輸送帶制作。根據波蘭PN—C一94147：1997標準要求，要從粘合接頭上切下200mm寬的樣品試驗步驟A中的拉伸強度。由于機械加固，接頭被縱向切開所以切割沒有橫穿過接頭，如果橫穿會降低接頭的強度。從研究的角度來看，確定機械加固技術對接頭強度的影響程度同樣很重要。基于上述原因，每個樣品的寬度有所不同，其寬度分別是A／1為242mm、A／2為264mm、A／3為252mm、A／4為252mm。在制得樣品之前，要先清除帶體邊緣處的損傷部位，參見圖1，A／2樣品離接頭邊部大約400mm處有一處穿孔。輸送帶接頭尺寸標識示意圖見圖2。

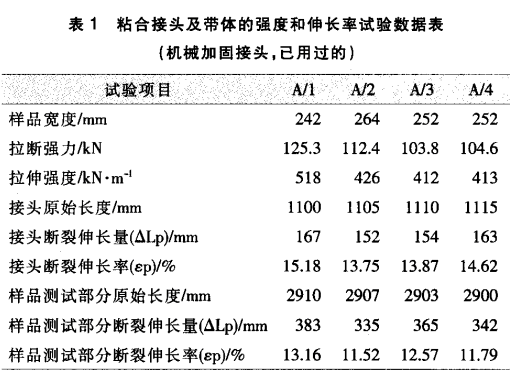

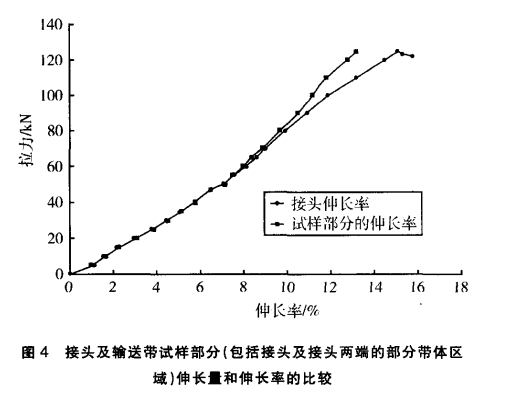

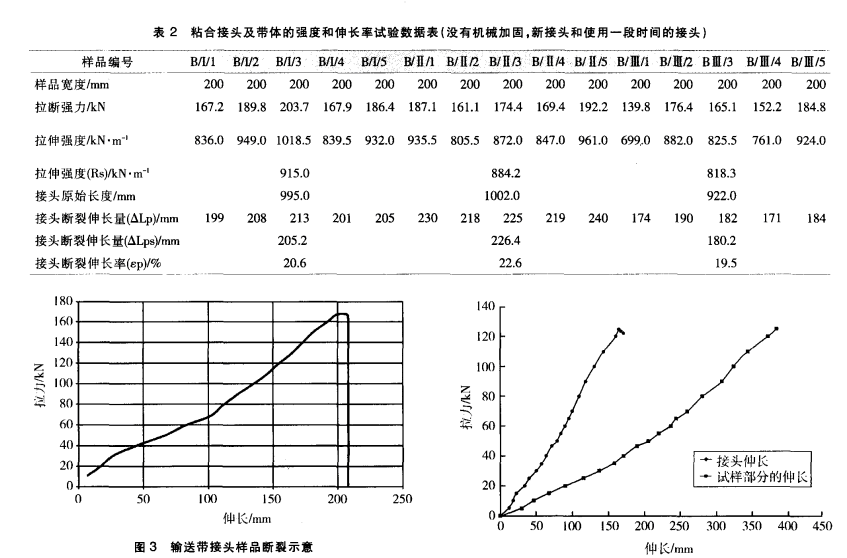

試驗B中，測試樣品需要從接頭上切割，樣品寬度均為200mm，長度約為1900mm。為了保持試驗條件的一致性，所有樣品長度必須保證長度為1900mm，且每個接頭取5個樣品(標記為B／I／1、B／I／2、B／I／3、B／I／4、B／I／5，其他樣品等同標記)。試驗在ZP一40拉力試驗機上進行。其運行速度100mm／min。接頭Lp的伸長率測定時，采用千分尺和數碼攝像機。試驗結果分別見表1(A項試驗)和表2(B項試驗)。從試驗現象來看，樣品A／1和A／4的斷裂位置發生在第一層和第二層的聯接點處，樣品A／3斷裂位置發生在第二層和第三層的聯接點處，樣品A／2因為受到以前操作上的損傷，導致斷裂位置發生在接頭以外的區域。輸送帶接頭樣品斷裂示意圖見圖3。接頭及輸送帶試樣部分(包括接頭及接頭兩端的部分帶體區域)伸長量和伸長率的比較見圖4。接頭的伸長量及輸送帶試樣的伸長量與拉伸試驗過程中對試件施加的力有關；接頭的伸長率及輸送帶試樣的伸長率同樣與拉伸試驗過程中對試件施加的力有關。
對于常規的4層橡膠分層輸送帶來說，其粘合接頭的理論粘合強度可以達到帶體強度的75％；如果選擇金屬扣適當，機械接頭理論強度平均可以達到輸送帶強度的60％。實驗室研究結果發現，接頭強度的實際值遠低于接頭強度的理論值：A項試樣樣品的接頭強度為帶體強度的25％一32％。但其接頭斷裂伸長率結果較好，在13．75％～15．18％之間，高于帶體要求的最小拉斷伸長率(標準要求輸送帶最小拉斷伸長率要達到10％)。輸送帶試樣部分(包括接頭及接頭兩端的部分帶體區域)的斷裂伸長率同樣是一個重要的技術參數。研究結果發現，輸送帶試樣部分測得的接頭拉斷伸長率略低于接頭本身的拉斷伸長率，這是由于接頭本身的拉伸強度和連接帶體的拉伸強度不同的原因。然而，兩種差距不大，并且成正比例關系，具體見圖4。試驗過程中，采用了曾經使用過的輸送帶接頭用來切割接頭樣品，其中A／2接頭樣品有一個明顯穿孔。試驗結果發現，A／2接頭樣品的接頭性能和其它的樣品相比沒有明顯的下降。B項試驗研究結果證明，粘合接頭強度的實際值略小于粘合接頭理論值。試驗數據顯示，B項試驗中粘合接頭的拉伸強度是帶體縱向拉伸強度的50％一57％。B／111試樣的粘合接頭強度最低，主要原因可能是該試樣曾經被使用過大約兩個月，帶體整體被磨損造成。然而其使用和磨損狀況對試驗結果影響不大，與新粘合接頭相比，其粘合強度只低幾個百分點。
B項粘合接頭拉斷伸長率介于19．5％～22％之間，遠高于拉斷伸長率的最低要求10％。該參數在使用過的輸送帶粘合接頭和新輸送帶粘合接頭的數據基本相同，因此初步說明，盡管在開采條件下經過繁重和長達幾個月的使用，帶體和接頭仍然具有較好的強度特性。試驗結果同樣發現，輸送帶試樣(接頭+接頭兩端以外的部分帶體)部分測得的接頭拉斷伸長率略低于接頭本身的拉斷伸長率，這是由于接頭本身的拉伸強度和連接帶體的拉伸強度不同的原因。同樣，兩種試驗結果差距不大，并且成正比例關系，如接頭的拉斷伸長率在19．5％～22％之間，輸送帶試樣(接頭+接頭兩端以外的部分帶體)拉斷伸長率在18．2％～21．9％之間。
對比A項試驗和B項試驗的實驗結果，可以看出，兩組實驗的接頭強度數值存在較大的差異，經過機械加固的粘合接頭的拉伸強度(A項試驗)是未經過機械加固的粘合接頭拉伸強度(B項試驗)的50％左右。這是接頭在張力作用下運行的結果。換句話說，當接頭有斷裂危險時，機械加固可以對接頭起到較好的暫時性的緩沖作用，一旦接頭斷裂時，機械加固處會加速各項參數的迅速變差，具體表現在扯斷力和斷裂伸長率上，遠低于沒有經過機械補強的接頭。對比A項試驗和B項試驗的實驗檢測分析結果同時表明，老化時間對接頭強度的影響不大。但是，工業條件下的長期實驗仍然需要繼續進行。
本文源自http://www.sosoled.cn/xwdt/469.html，轉載請注明出處。
(責任編輯：輸送帶http://www.sosoled.cn)
